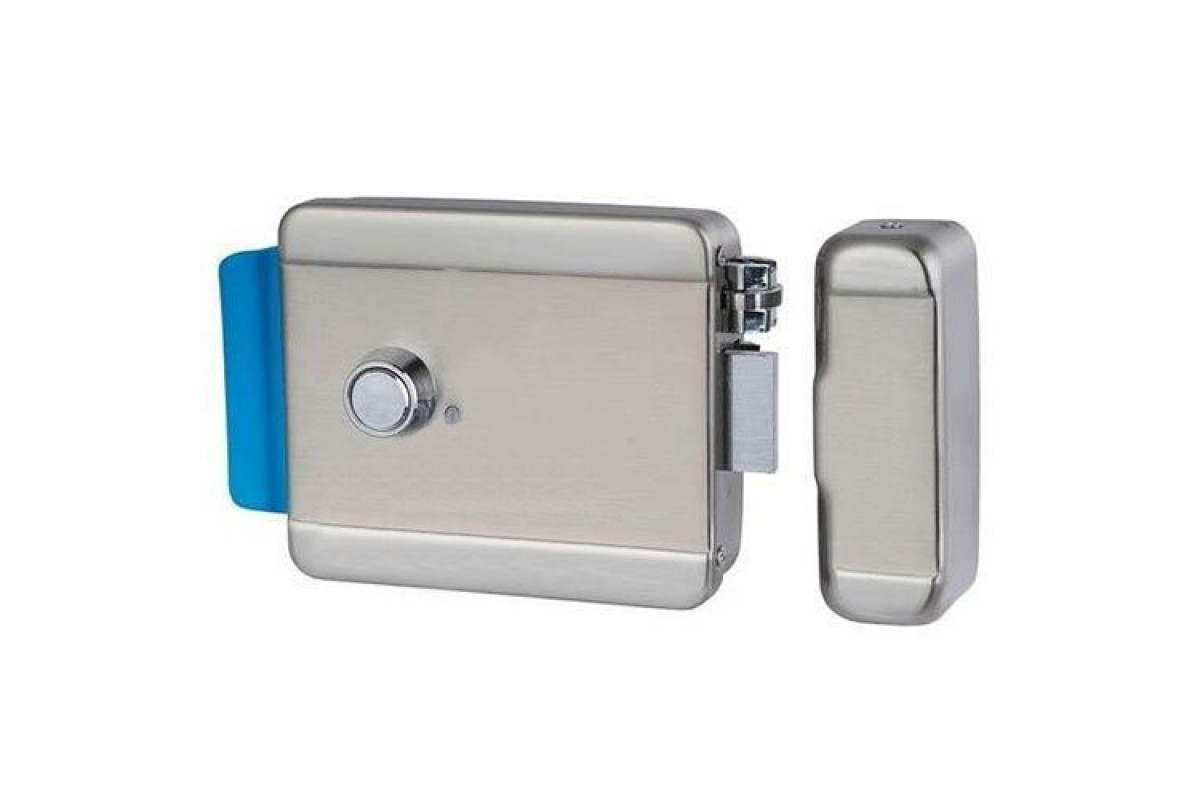

Замок электромеханический AT-EL101А накладной универсальный
- 2 989.00 р.
-
Краткие характеристики
Накладной замок, снабженный моторным приводом, который можно устанавливать внутри и снаружи помещений на лево- и правосторонние двери. Изготовлен из крепкой нержавеющей стали, по виду практически неотличим от обычных замков. Имеет выходы для подключения домофонов, считывателей карт и других систем управления доступом. Может открываться и закрываться обычным ключом, а также вертушкой. Оснащен системой светодиодной и звуковой индикации состояния двери, надежно работает в широком диапазоне температур от -40 до +50 °С.
скачать видеоролик
Распаковка и видеообзор электромеханического замка "AT-EL201A"
Хотите открывать дверь одним движением руки? Обзаведитесь электромеханическим замком!
Проблема постоянной необходимости открывать и закрывать двери знакома большинству офисных работников. Услышав звонок, приходится вскакивать и бежать ко входу, стараясь быстро попасть ключом в замочную скважину. Это создает ненужную суету, неудобства и даже споры на тему "кому открывать в этот раз". А если в организацию приходят не только работники, но и многочисленные посетители, то на открытие-закрытие дверей может уйти практически весь рабочий день офис-менеджера! К счастью, давно изобретены устройства, радикально решающие данную проблему — речь идет об электромеханических замках. Их можно открывать простой вертушкой, кнопкой, proximity-картами, брелоками "Touch Memory" и другими способами, которые гораздо удобнее использования механических ключей. Предлагаем Вашему вниманию, одну из самых надежных и современных моделей электрозамков накладного типа — "AT-EL201A".
Как работает электромеханический замок "AT-EL201А"Дизайн устройства практически ничем не отличается от внешнего вида традиционного замка. Вместе с тем, его "внутреннее содержание" принципиально иное. Устройство способно открывать дверь по сигналам от внешней системы — начиная от обычной кнопки, заканчивая считывателями электронных карт и брелоков. Замок монтируется на внутреннюю часть двери, запирание осуществляется с помощью стального ригеля длиной более 2 см. Его приводит в движение моторный сервопривод, который в свою очередь управляется сигналами с внешнего устройства либо поворотом обычного ключа. Вся система питается от источника постоянного тока 12 В, который подается на два провода, выведенных из корпуса. Еще два провода служат для подачи управляющего напряжения.
Преимущества электромеханического замка "AT-EL201А"- С внешней стороны открывается ключом, а с внутренней — простой вертушкой. Даже без присоединения дополнительных систем контроля доступа, пользоваться замком очень просто. Чтобы открыть его с внутренней стороны нет необходимости применять ключи, достаточно повернуть вертушку. Закрывается замок автоматически (при захлопывании двери).
- Оснащен входом для подачи сигналов на открытие. К нему можно подключить обычную кнопку, установив ее рядом со столом руководителя или офис-менеджера, считыватель proximity-карт или брелоков "Touch Memory" и даже продвинутую систему охраны.
- Световое и звуковое оповещение о состоянии двери и ошибках. Зелено-красный светодиод, встроенный в корпус замка, а также зуммер сигнализируют о том, закрыта или открыта дверь. Если ригель не встал на место "как положено", специальный звуковой сигнал известит Вас о том, что дверь нужно закрыть повторно.
- Как минимум, три миллиона циклов открытия/закрытия. По результатам тестов данная модель с легкостью выдержала 3 000 000 движений ригеля и продолжала в штатном режиме работать в дальнейшем. Столь впечатляющая надежность связана с высоким качеством моторного привода, используемого в механизме.
- Универсальность и простота установки. Замок "AT-EL201А" рассчитан на использование в дверях как с лево-, так и с правосторонним открыванием. Он может монтироваться снаружи помещений, поскольку способен надежно работать в широком диапазоне температур -40...+50 °С. Установка замка максимально упрощена.
Конструктивно данная модель состоит из двух узлов:
- Электромеханический замок накладного типа. Монтируется на внутреннюю часть двери, оснащен прямоугольным ригелем из крепкой стали и моторным приводом, приводящим его в движение. Ниже ригеля установлен специальный магнит, который при соприкосновении с другим магнитом, расположенным на ответной части, посылает сигнал о выдвижении ригеля и в этом случае дверь автоматически закрывается. На лицевую панель корпуса выведен двухцветный (красно-зеленый) светодиод, оповещающий о состоянии замка (открыт или закрыт). Замок можно открывать и с помощью механических ключей (3 шт. идут в комплекте), для чего устройство снабжено традиционной личинкой. Все элементы механизма изготовлены из прочной нержавеющей стали, поэтому замок "AT-EL201А" надежно защищен от внешних факторов, включая возможные попытки взлома.
- Ответная часть. Монтируется на дверной коробке так, чтобы ригель замка свободно входил в ее паз. Кроме этого отверстия в ответной части имеется магнит, участвующий в процессе автоматического запирания двери.

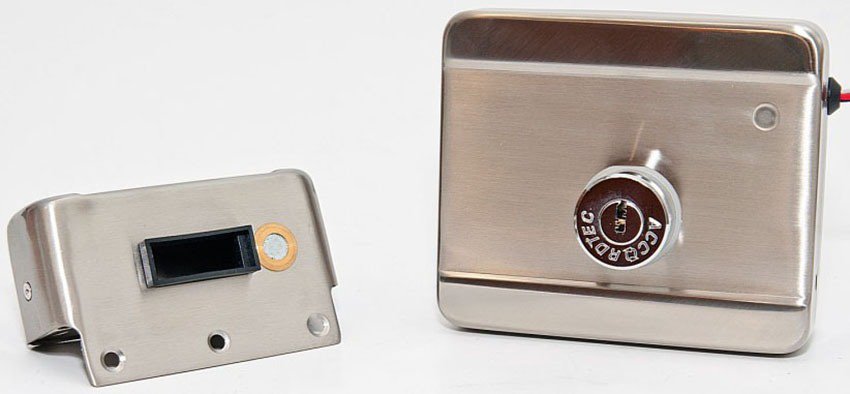

Электромеханический замок "AT-EL201A" и его ответная часть (кликните по фото для увеличения)
К модели "AT-EL201А" можно подключить управляющее устройство, для чего из корпуса замка выведено два провода. Таким устройством может являться домофон, охранная сигнализация, считыватель proximity-карт или брелоков "Touch Memory". Единственное условие — напряжение управляющего сигнала подобного прибора должно быть от 6 до 15 В. Использование замка совместно с системой контроля доступа делает открытие двери максимально простым и удобным. Например, в случае применения считывателя, отпирать дверь можно буквально одним взмахом руки.
Возможность традиционного открытия — ключом или вертушкойЕсли у Вас пока нет необходимости устанавливать сложную систему контроля доступа, управлять замком можно с помощью обычного ключа и вертушки. Прибор оборудован личинкой для механического ключа, а изнутри ригель отпирается посредством вертушки. Это достаточно полезная опция, поскольку всегда может возникнуть нештатная ситуация, связанная с перебоями электропитания или ненадлежащим положением ригеля.
Закрытие замка полностью автоматизированоБольшинство механических замков имеют общий недостаток — при выходе из помещения их требуется каждый раз закрывать ключом. Замок "AT-EL201А" избавляет пользователя от этого неудобства. Через 5-8 секунд после того, как дверь захлопнулась и магниты на основной и ответной части замка совместились, происходит автоматическое закрытие. Это экономит время и заметно упрощает пользование механизмом.
Оставить дверь незакрытой невозможно благодаря звуковой сигнализацииЕсли при закрытии двери ригель замка "AT-EL201A" не встал на свое штатное место в ответной части, прозвучит десятисекундный звуковой сигнал, оповещающий об ошибке. Подобная ситуация может возникнуть, если дверь неровная или недостаточно хорошо подогнана и потому закрывается неплотно. При возникновении сигнала ошибки сотрудники нашего сайта www.video-glazok.ru рекомендуют открыть замок механическим ключом и закрыть ее более тщательно.
Двухцветная светодиодная сигнализация о состоянии двериЗамок "AT-EL201A" выгодно отличается от многих аналогов наличием светового оповещения, которое позволяет сделать вывод о том, закрыт или открыт замок. Вмонтированный в переднюю панель светодиод зажигается зеленым светом, если механизм находится в открытом состоянии или красным, если он заперт. Эти сигналы сопровождаются звуками встроенного зуммера.
Солидный дизайн, гармонично сочетающийся с внешним видом любых дверейКорпус замка выполнен из прочной и в то же время красивой на вид полированной нержавеющей стали. Это позволяет использовать механизм в квартирах и офисах без опасений, что он испортит интерьер помещения.
Замок устанавливается самостоятельно за считанные минуты!Процесс монтажа модели "AT-EL201A" ничем не отличается от установки обычного накладного замка. Он подробно описан в инструкции, не требует специальных навыков и занимает всего несколько минут. Особые инструменты для этого также не требуются — достаточно простой дрели, сверла и отвертки. Процесс установки состоит из четырех простых шагов.
- Просверливание в двери отверстия диаметром 30 мм для личинки.
- Крепеж замка посредством саморезов, которые идут в комплекте.
- Монтаж ответной части замка на дверной коробке так, чтобы при закрытии ригель попадал точно в паз и свободно выходил из него при закрытии.
- Подключение электрозамка к источнику питания 12 В и (в случае необходимости) к внешним устройствам контроля доступа.

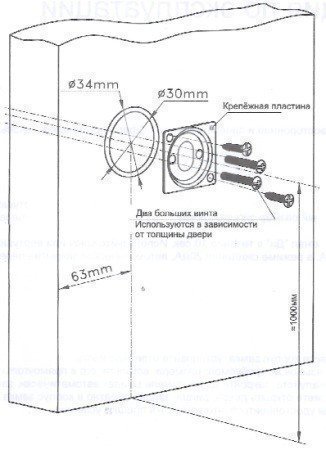

Основные размеры для подготовки дверного полотна и установки электромеханического замка "AT-EL201A"
Параметр |
Значение |
Тип замка | моторный |
Тип дверей для установки | право- и левосторонние, открывающиеся наружу или внутрь |
Тип установки | накладной |
Форма ригеля | прямоугольная |
Материал | нержавеющая сталь |
Вылет ригеля (глубина проникновения внутрь дверной коробки) | более 20 мм |
Управление |
|
Напряжения управляющего сигнала | от 6 до 15 В |
Индикация | световая и звуковая |
Время автозакрытия | от 5 до 8 сек. |
Рабочий температурный диапазон | от -40 °С до +50 °С |
Рабочее напряжение | 12 В ± 20% от внешнего источника |
Потребляемый ток в режиме ожидания | 20 мА |
Потребляемый ток в режиме открытия/закрытия | 320 мА |
Габариты (без ответной части) | 120 х 102 х 35 мм |
Расчетное число циклов закрытия/открытия без отказов | не менее 3 000 000 |

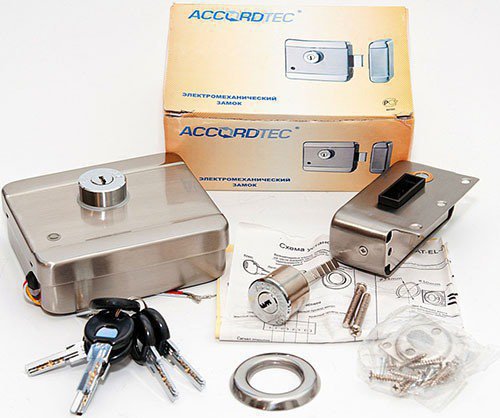

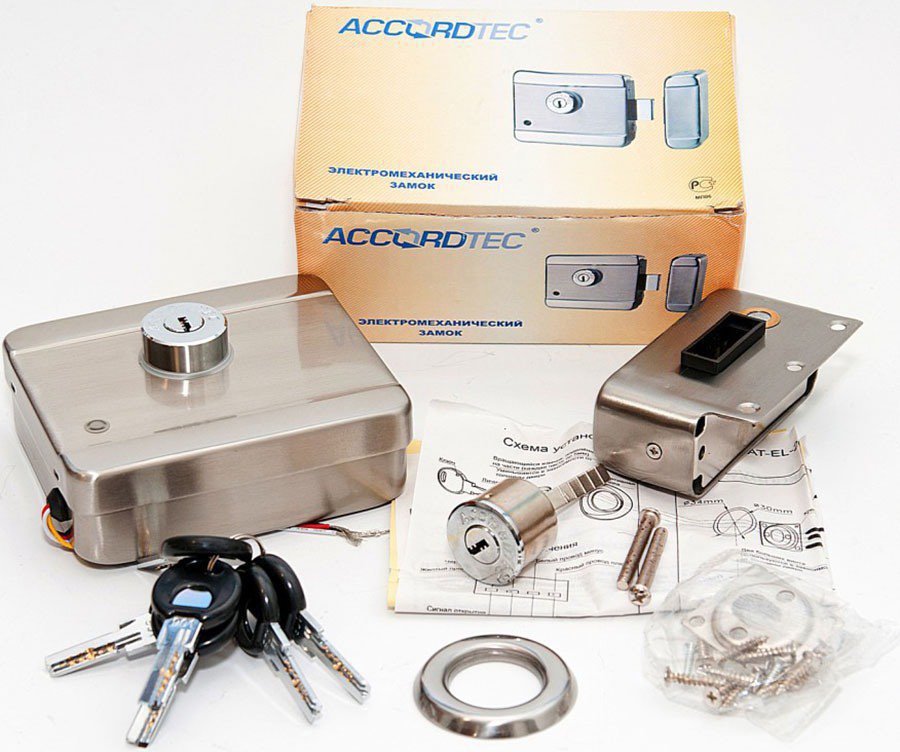

Электромеханический замок "AT-EL201A" отличается богатой комплектацией (кликните по фото для увеличения)
Комплект поставки:
- электрозамок "AT-EL201A";
- ответная часть;
- личинка;
- крепёжная пластина;
- накладка;
- механические ключи — 3 шт.;
- винты и саморезы;
- инструкция;
- гарантия;
- упаковка.
